今回は【Instant3D】についてご説明します。
【Instant3D】は手早くフィーチャーなどの寸法を修正するのにとても便利です。
Instant3Dは、フィーチャーに沿った定規を表示させ、
フィーチャーをドラッグして寸法値を変更できる機能です。
定規が表示されるので、目的の寸法値までドラッグする方法もありますが、
ここでは、数値を入力して、ダイレクトに寸法編集をする方法をご紹介します。

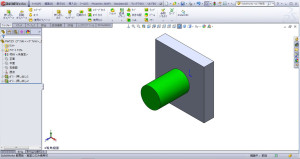

↑緑の円柱の長さを30.00mmから10.00mmに変更するとしましょう。
↑CommandManagerのフィーチャー欄の【Instant3D】をクリックします。

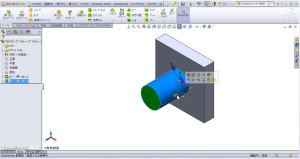

↑【Instant3D】が選択されたままこの緑の円柱をクリックすると
設定していた寸法が出てきます。
↑変えたい寸法をクリックするとその寸法にハイライトがつき、変更可能になります。
30.00mmから10.00mmに変更します。

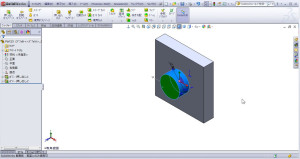

↑「10」と打ち込むだけで、簡単に円柱の長さが変更されました。
